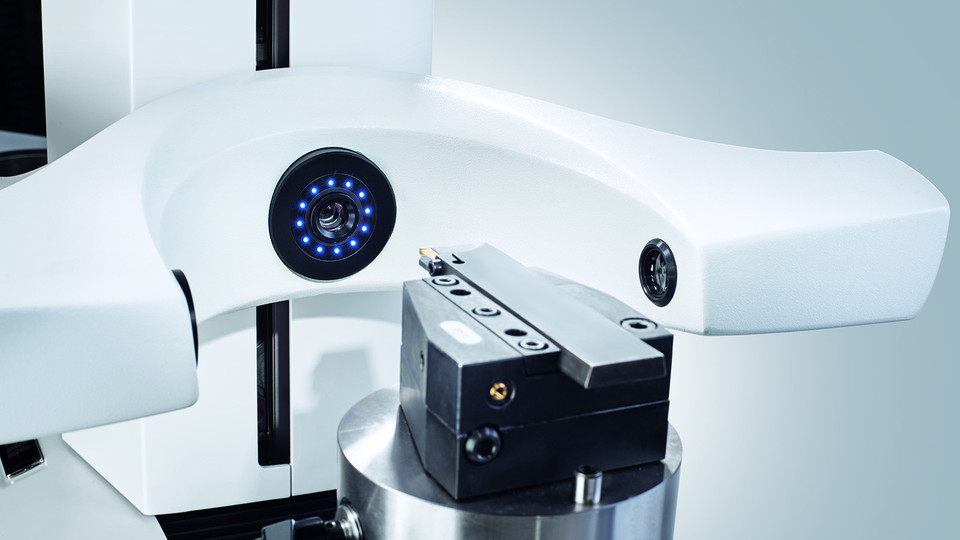

Пресеттер HAIMER UNO premium — устройство для настройки инструмента

UNO premium — отличное дополнение к Вашему станку. Устройство предварительной настройки и измерения инструментальных наладок вне станка. Результаты измерений напрямую передаются на станок по сети.

Точность и стабильность

Надежные результаты измерений для обеспечения максимального времени безотказной работы станка.

Термическая устойчивость

Конструкция из высококачественного серого чугуна гарантирует стабильность размеров при перепадах температур.

Прецизионный шпиндель

Шпиндель SK 50 с радиальным биением не более 0,002 мм для высочайшей точности позиционирования.

Стандартная комплектация

Готов к работе сразу после установки

Система обработки изображений Microvision UNO
Сверхвысокоточный шпиндель SK 50
21,5″ TFT дисплей и ОС Windows 10
Функция Sigma для быстрой привязки
База данных на 1000 инструментов и 1000 нулевых точек
Комбинация материалов для термической стабильности
Передача данных через USB или сетевой кабель

Технические характеристики

Параметр	Значение
Производитель	Haimer Microset GmbH
Артикул	M-G1120
Макс. диаметр / длина (Z)	400 мм / 400-700 мм
Погрешность позиционирования	±0,002 мм
Радиальное биение шпинделя	0,002 мм
ПО (на русском языке)	Microvision SMART
Вес инструмента (макс)	30 кг

Оборудование и функции

Система обработки изображений
Высокоточная оптическая система для автоматического измерения и контроля геометрии инструмента.

Высокоточный шпиндель SK50
Прецизионный шпиндель для стабильного позиционирования с радиальным биением не более 0,002 мм.

Термически оптимизированная конструкция
Специальная комбинация материалов для сохранения стабильности размеров при температурных колебаниях в цеху.

Надежная чугунная конструкция
Жесткая станина из высококачественного чугуна для максимального гашения вибраций и долговечности.

Функция Sigma
Интеллектуальный алгоритм автоматического определения и математической оценки состояния режущей кромки.

Передача данных USB / LAN
Вывод результатов измерений в локальную сеть или на внешние носители для интеграции с производством.

Повторяемость ± 2 мкм
Гарантированная стабильность результатов при многократных измерениях для прецизионной наладки.

Память на 1000 единиц
Хранение до 1000 нулевых точек, отдельных инструментов и сформированных инструментальных листов.

Сенсорный экран 24″
Крупный дисплей с интуитивным интерфейсом для удобного управления и визуализации процесса измерения.

Расширенные опции оборудования

Пакет Premium Pro
Расширенное оснащение: подсветка, искатель кромки, эргономичная функция Release-by-Touch и инструментальная тумба.

Технологический пакет
Дополнительное ПО и функции для углубленного анализа геометрии и расширенной обработки данных.

Пакет для токарной обработки
Индексация 4×90° / 3×120° и вторая камера для контроля инструмента относительно оси центров.

Принтер этикеток
Быстрая печать наклеек с результатами измерений для идентификации собранного инструмента.

Управление пользователями
Разграничение прав доступа и протоколирование действий персонала для безопасности данных.

Ручная тонкая настройка
Механизм микрометрического перемещения по осям X и Z для максимально точного наведения на кромку.

Ручная система RFID
Считывание данных с электронных чипов инструмента в ручном режиме (требуется пакет Premium Pro).

Двунаправленный интерфейс
Прямой обмен данными между пресеттером и внешними системами управления (CAM/TDM).

Постпроцессор
Преобразование данных измерений в готовый NC-код для автоматической загрузки корректоров в стойку ЧПУ.

Шпиндель ISS с ручным зажимом
Высокоточная система зажима оправок с ручной фиксацией для максимальной жесткости крепления.

HQR-Connect
Программный модуль для интеграции пресеттера в экосистему управления инструментом HQR.

Раздельный зажим осей X/Z
Возможность независимой фиксации и разблокировки каждой оси для удобства позиционирования.
