ZOLLER venturion — Высокоточный пресеттер для предварительной настройки инструмента

Основные показатели

Командный игрокСпособен к объединению в сеть с существующими производственными элементами

Максимально гибкийМодульная конструкция — Может конфигурироваться для оптимального согласования с индивидуальными производственными процессами

Удобный для пользователяМалые расходы на обучение благодаря простоте и удобству управления

Быстрый и прецизионныйМощная оптика и система обработки изображений »pilot«

ПрочныйМощная конструкция из высокопрочных сплавов для суровых цеховых условий

Технологически надежныйСовременное программное обеспечение и наивысшие стандарты надежности

ЭргономическийХорошо продуманный, функциональный дизайн

ЭкономичныйНаилучшее соотношением «цена — качество»

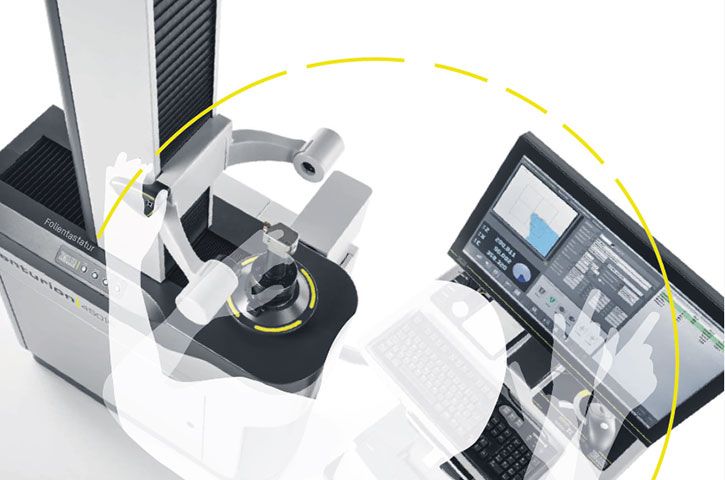

Эргономический, функциональный дизайн

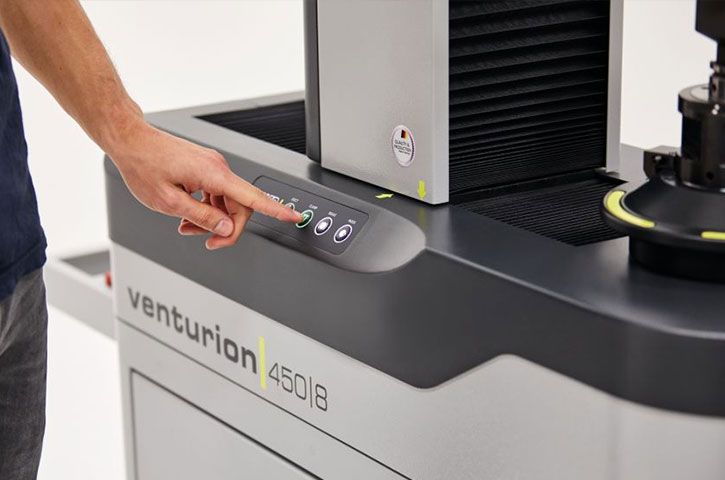

Пленочная клавиатура для силового зажима и фиксации шпинделя

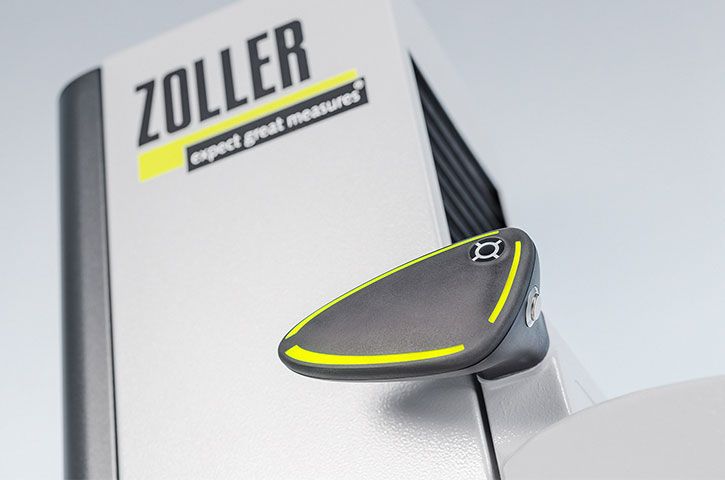

Ручка управления »eQ« Плюс с дополнительной функциональной клавишей

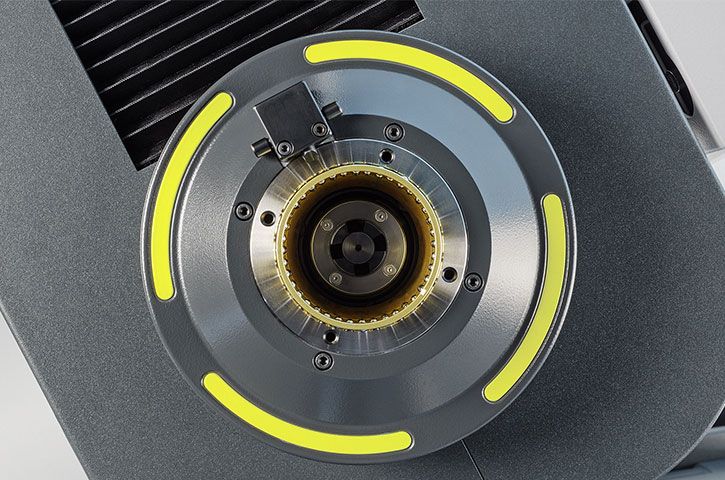

Универсальный »ace« Прецизионный шпиндель

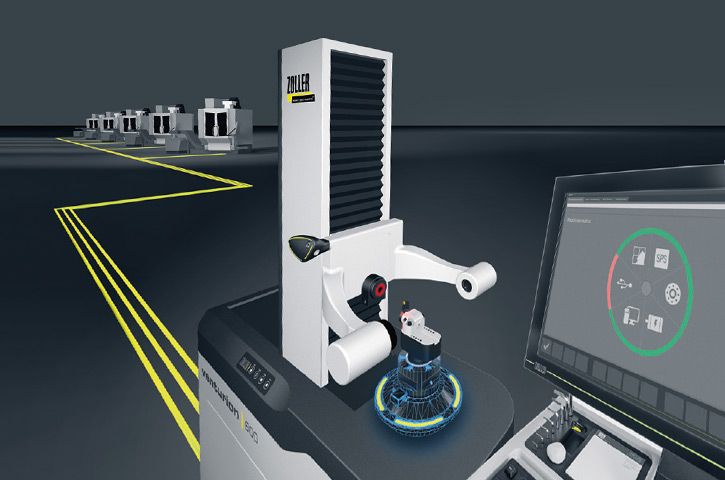

Способен к объединению в сеть с существующими производственными элементами

Программное обеспечение

Самая современная конструкция и расширенный набор функций

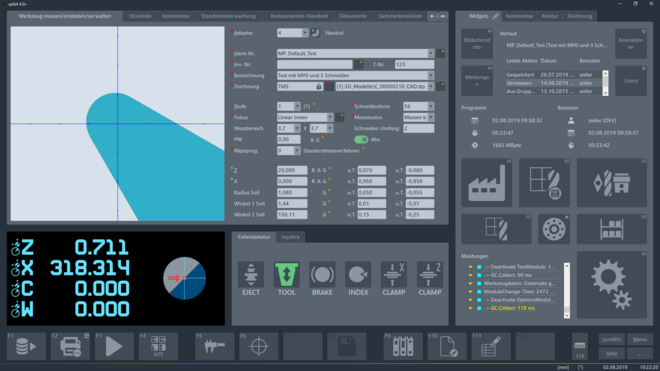

»pilot 4.0« — программное обеспечение для измерения всех типов инструмента.

Графический, понятный пользовательский интерфейс
Быстрый доступ к функциям и области большого касания
Фотореалистичный диалог ввода и динамическое перекрестие
Функциональные клавиши с подсказкой
Автоматическое распознавание формы режущих кромок
Автоматический контроль нулевой точки
Настраиваемая LED подсветка для инспекции
Управление инструментом, адаптерами и идентификация
Вывод протоколов измерений и передача данных
…и многие другие функции и опции

Измерительные программы

Вертикальные и горизонтальные размеры, Радиус, и Угол

Программа для простых измерений вертикальных и горизонтальных размеров, радиуса и угла стандартных режущих инструментов.

Развертки

Измерение разверток с одной режущей кромкой и опорным стержнем

Диаметр, ведущая фаска, конус, расстояние. Измерительная программа с помощью метода калибр-скобы.

Седло клапана

Измерение разверток для обработки седла клапана

Вертикальные и горизонтальные размеры, угол, проекция. Специализированная программа для точной настройки.

Теоретическая вершина

Измерительная программа для выбора теоретической вершины из нескольких измеренных точек конусных режущих инструментов.

Угол вершины/Вогнутость профиля

Измерительная программа для определения углов вершин по двум точкам.

Опции

Автофокус для системы »pilot«

С помощью системы ЧПУ шпинделя (ось C) режущие кромки автоматически позиционируются. Это гарантирует получение высоких результатов измерения.

Точное / четкое измерение углов

Датчик вращения полностью автоматически позиционирует ось С на заданный угол для измерения спиральных углов и шагов.

Центр токарного инструмента Камера для измерения центра токарного инструмента

Увеличивает стойкость инструмента, снижает расходы и уменьшает время на настройку, избегая брака.

Носитель оптики

Для осевого и радиального инспектирования контуров и контроля износа с 50-кратным увеличением режущей кромки.

Код »zidCode« с этикетками.jpg Код »zidCode« с этикетками

С помощью »zidCode« данные быстро и просто печатаются на этикетках и могут напрямую сканироваться на станке. Это обеспечивает безошибочную передачу данных.

Ручная точная настройка.jpg Ручная точная настройка

Маховички облегчают точную юстировку осей X и Z специально для инспектирования инструментов.

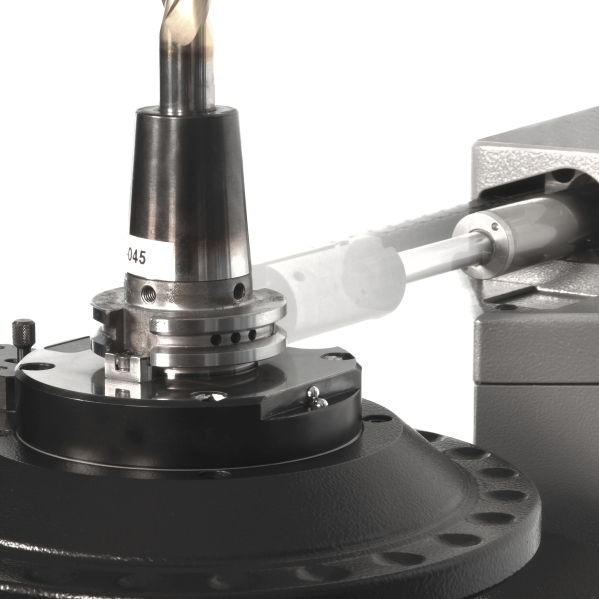

Автоматическая идентификация инструментов

Головка записи / считывания с помощью осей с КЧПУ полностью автоматически перемещается к чипу RFID держателя инструмента, зажатого в наладочном и измерительном приборе фирмы «ZOLLER». Данные инструментов из системы RFID автоматически записываются на носитель кода, расположенный на держателе инструмента, и могут считываться на обрабатывающем станке.

Обмен данными

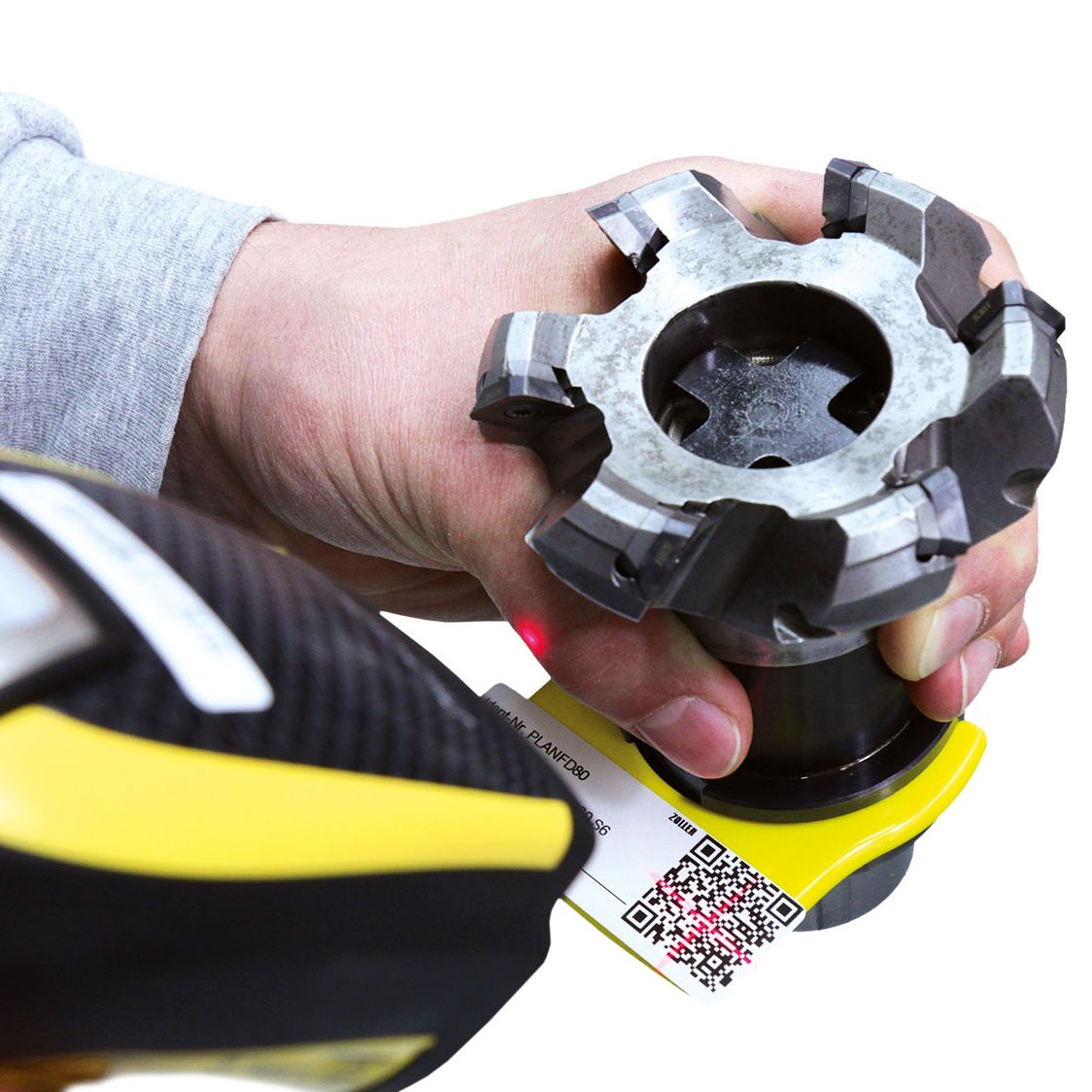

zidCode »zidCode«

Эффективное решение для идентификации инструмента и передачи данных через этикетки.

RFID Технология RFID

Быстрый путь для идентификации инструмента и передачи данных без ошибок.

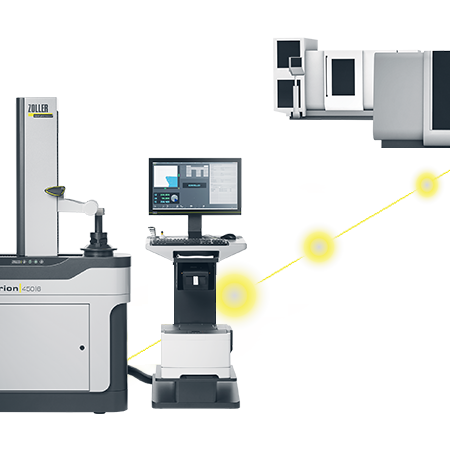

Постпроцессор

Управляемый вывод данных почти к любому станку с ЧПУ.

Применение и классификация

Данное устройство для настройки инструмента (внестаночное) разработано для обеспечения максимальной точности производства.
В индустрии подобные решения также известны как устройства предварительной настройки инструмента или
пресеттеры-инструментальщики.

Использование автономного прибора настройки позволяет разгрузить основной станочный парк, так как
станок для привязки инструмента работает независимо. Интегрированная инструментальная измерительная система
сводит риск человеческой ошибки к минимуму, превращая обычный прибор для предустановки инструмента в полноценный
аналитический центр вашего цеха.
